每套直流传动系统包括晶闸管整流桥、直流控制模块、冷却风机、浪涌抑制电路、接触器控制电路和皮带轮防滑保护电路等装置，均安装在一个驱动柜中。该柜性能优越、可靠性高、操作和维修简便。
SCR柜输出可调电压0-750VDC，电流可达1950ADC。柜子的上端装有2000A的断路器，具有欠压脱扣线圈和辅助触点。面板上安装电压表（0-1000VDC）、电流表（0-2000ADC)和通电指示灯装置。SCR整流桥下用风机强制冷却。在整流桥的每相输入端装有熔断器，附有微动开关，它与温度传感器和进线断路器的脱扣线圈互锁。微动开关断开表示主熔断器损坏。温度过高时，温度传感器断开，常闭触点，无论主熔断器损坏或柜内温度过高都可使断路器脱扣跳闸。柜中安装的浪涌抑制电路，可减弱危害SCR文件的任何尖脉冲。
每个SCR柜都能驱动泥浆泵、绞车和转盘。所驱动的电机可以是传励，也可以是并励。
1. DC控制模块-0522-2400-23
DC控制模块是控制直流电动机转速和转矩的核心部件。既可控制串励电动机，也可控制并励电动机。它能输出强出发脉冲，确保SCR快速可靠导通，能使同轴驱动同一负荷的两台电动机负荷均衡分配。每个钻井功能都有独立的电流限制，转盘电流限定可平滑调节。电流给定具渐增特性，可使电动机转矩平稳增加。所有钻井功能的速度调节器均与***接触器相连锁，转盘过电流的封门伐值设定为电流限制值的150%。设有零位连锁保护装置，以防其指配时电机突然高速转动。自动检测和控制能耗制动的投入和退出。可手动调节组件的电位器，以试验SCR桥的输出电压。各柜中的模块均能互相置换。
主要功能：
根据速度给定手轮的大小，确定SCR导通的相位角，实现电机的无级调速。
根据负荷的大小，自动调节电流的大小，以维持电机转速的稳定。
满足控制电路的零位锁定要求。
提供控制回路所需的电压。
能耗制动的检测和控制。
2. 防滑电路板-PC05
主要功能:
当两台串励电动机由一台SCR柜供电而并联驱动同一负荷时,由于链轮故障可能使其中一台或两台电动机失去负载而超速,泥浆泵驱动就属于这种情况。
链轮防滑板的作用就是检测串励电动机的转速和负载是否正常,当转速和负载比率超过阀值时,即判断为皮带滑动事件发生。
当链轮滑动发生时,断开指配接触器,切断两台电动机电源,同时接通面板上的链轮滑动指示灯。
系统元件组成:防滑电路检测板、霍尔器件、变压器。

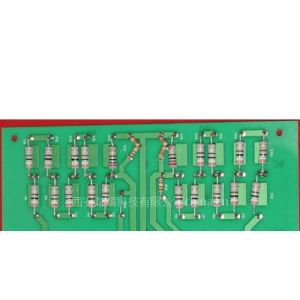

3.电压反馈板-PC02
在SCR柜输出直流正负母排之间通过15:1的比率分压,模拟整流桥的输出电压,参与速度调节。同时驱动直流电压表。
4.浪涌抑制电路
由于SCR整流的固有特性,当相间换特别是负载较大时,交流电路上出现暂态过程,导致SCR输入端出现过电压,这些过电压都是尖峰电压,可能损坏SCR元件,通常使用压敏电阻消除他们,即浪涌抑制电路。
系统元件组成：压敏电阻、熔断器和指示灯。
5.SCR整流桥
系统组成:可控硅(SCR)、散热器、熔断器、扼流线圈、脉冲变压器、阻容吸收、轴流风机、1200ADC/1800ADC直流接触器、断路器。
SCR柜主要配件清单如下：
序号 名称 型号 参数 厂家
1 直流控制模块 0522-2400-23 ROSSHILL
2 电源板 PC01 ROSSHILL
3 皮带轮防滑板 PC05，PC08 ROSSHILL
4 固态继电器板 PC15，PC16，PC17，PC18 ROSSHILL
5 电压反馈板 PC02，PC06，PC07 ROSSHILL
6 单排二极管板 PC03 ROSSHILL
7 双排二极管板 PC04，PC20，PC21 ROSSHILL
8 可控硅 KP1400-22 2000V，1400A
9 SCR柜风机 YSK1500-2/BLWR-MDLG/102HP 600V 50HZ
10 脉冲变压器 DDB02-05-02M/DDB02-50-0/0100-0357-00
11 直流接触器 6702ED584 1850A，74VDC
12 直流接触器 CCZ38-1250/10 74VDC
13 双向直流接触器 CCZ38-1000/40 74VDC
14 直流接触器 CCZ38-1250/110 110VDC
15 霍尔互感器 JK1200D29 1200A
16 压敏电阻 MYL8-750/70
17 锁定按钮 9001KR1BH8
